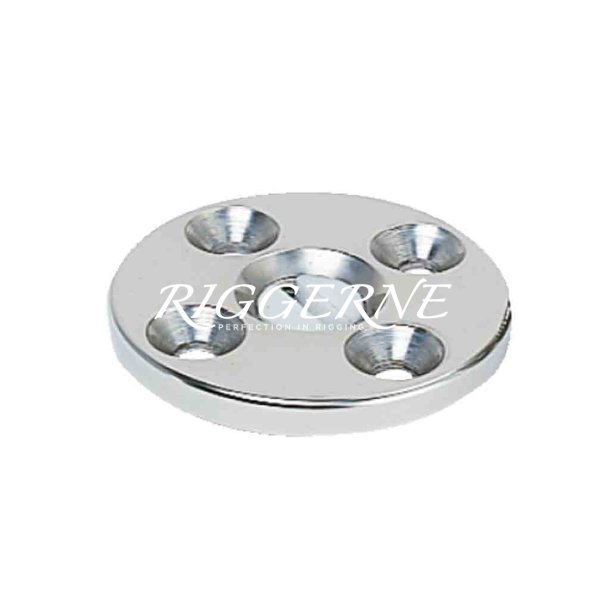

Dæksbeslag til aftageligt padeye i AISI 316 rustfrit stål til f.eks. standup-blokke mv.
Monteres med skruer i dækket.
Vælg størrelse beslag ovenfor efter hvilken øjebolt det skal passe til!
Bøjle/øjebolt (d) | Ø6 | Ø8 | Ø10 | Ø12 | Ø14 | Ø16 | Ø20 |
---|---|---|---|---|---|---|---|
B | 12 mm | 20 mm | 20 mm | 24 mm | 24 mm | 30 mm | 30 mm |
C | --- | 28 mm | 28 mm | 30 mm | 32 mm | 42 mm | 42 mm |
D | 40 mm | 50 mm | 60 mm | 70 mm | 78 mm | 84 mm | 100 mm |
E | 32 mm | 50 mm | 56 mm | 64 mm | 64 mm | 92 mm | 92 mm |
F | 54 mm | 70 mm | 80 mm | 90 mm | 90 mm | 120 mm | 120 mm |
H | --- | 35 mm | 35 mm | 38 mm | 38 mm | 56 mm | 56 mm |
Vægt | 230 g | 560 g | 580 g | 720 g | 1090 g | 2200 g | 3600 g |
SWL |
800 kg | 1500 kg | 2500 kg | 3600 kg | 4600 kg | 6500 kg | 9000 kg |
Skruer | 2 x 6 mm | 4 x 6 mm | 4 x 8 mm | 4 x 10 mm | 4 x 10 mm | 6 x 10 mm | 6 x 10 mm |
Læs mere om det aftagelige padeye på Antals webside (åbner i nyt vindue).
