Søgelænder Gate-wire på mål
  • Søgelænder Gate-wire på mål
  • Søgelænder Gate-wire på mål

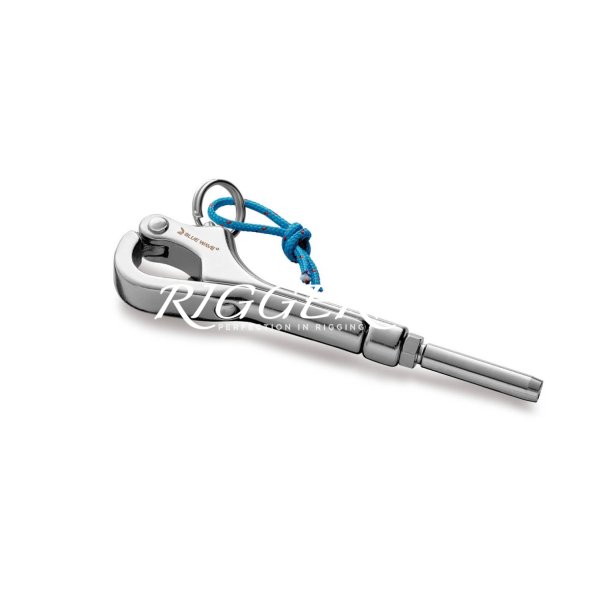

Søgelænder Gate-wire på mål

Pris fra 550,00 DKK

(inkl. moms)

Ingen bedømmelse

Med på-valset Gaffel-terminal og justerbar Pelikan krog.
Vælg herunder. Og skriv præcis længde i feltet forneden.
Eksempel: Ved 850mm vælges '<1m', Ved 3120mm vælges '<4m' osv.

Wirestørrelse:
Wire længde under:
Vælg Variant
Tilvalg

  • Længde mm:

    0000 (se mål ref i beskrivelse herunder)

  • Egen reference

stk.

Pelikan krog bærepunkt - Pin i gaffel Mål reference:

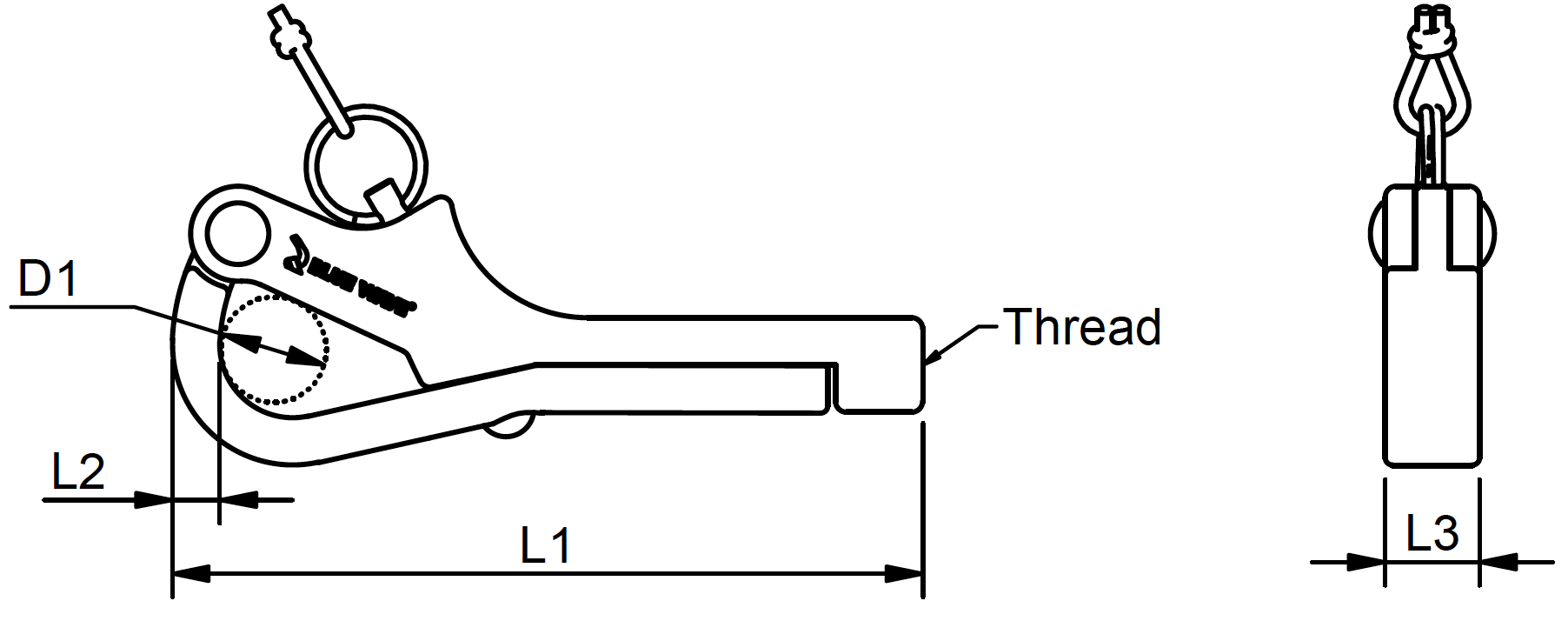

Gaffel og Pelikan krog mål:











 Wire  Ø Pin   A    B  D1   L1  L2  L3  Justering i pelikan krog
 Ø 4mm  5mm  7,5   10,4  12   76   5  10  +/- 15mm (M6 gevind)
 Ø 5mm  6mm  9,5  13,0  15  104  6,5  13  +/- 20mm (M8 gevind)









 Minimum hul i sceptre for at gevind terminal kan gå igennem
 Ø 4mm wire  Ø 8mm Hul
 Ø 5mm wire  Ø 10mm Hul
